Datenblatt occy® dry contact Präsenzmelder

Installations-Tips & Einbauvarianten für occy® (z.B.: Dosen von KAISER)

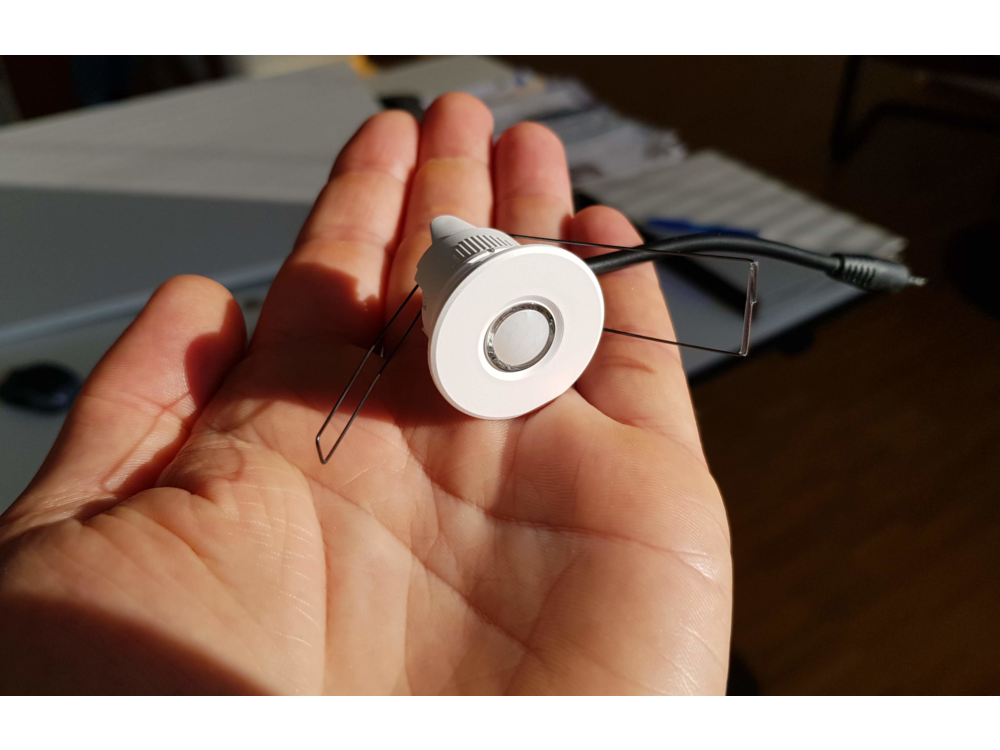

24V mini Präsenzmelder Bewegungmelder occy® Smart Home für Loxone, Lutron, WAGO, Beckhoff, Homematic, Comexio, Control4, Crestron etc.

• Maximale Installationshöhe: 5m
• Ausgangssignal Lichtwert: 10mA aktiv und passiv
• Ausgangssignal Lichtwert: 50mA potenzialfrei
• Nachlaufzeit: 10 Sekunden
• Spannungsversorgung: 15-26,5V DC
• Leistungsaufnahme bei 24V: 48mW
• Umgebungstemperatur 0-50°C
• IP 41
• Technologie: digitaler Passiv-Infrarot (PIR) Sensor
• Präsenzmelder sind besonders empfindliche Bewegungsmelder für anspruchsvolle Innen-Anwendungen

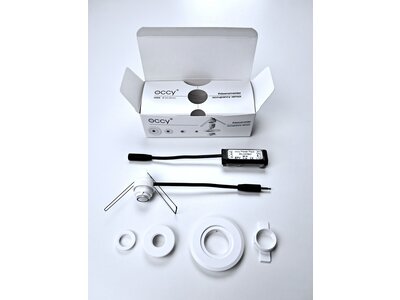

Lieferumfang:

• Sensorkopf mit
• Zubehörteilen für alle 4 Einbauarten und
• 24V Powerpack zum Anlagenanschluss.

Elektrischer Anschluss & Inbetriebnahme: Potentialfreier Schaltkontakt und 1-10V

Für die einfache Integration in Ihre Anlage stehen Ihnen zwei Ausgangssignale zur Verfügung:

1. Das Präsenzsignal als potentialfreies Schaltsignal (über ein 100% geräuschloses Halbleiter-Relay) mit einer Nachlaufzeit von ca. 10 Sekunden, Bewegung = Relais geschlossen, keine Bewegung = Relais offen. Sie können die Klemmen des potentialfreien Ausgangs mit der 24V Versorgungsspannung belegen und erhalten dann ein 24V Schaltsignal oder auch andere Spannungen Ihrer Wahl nutzen. Sie können damit auf einen Binäreingang Ihrer Anlage gehen
2. Ein 1-10V Analogsignal für die Messung der Raumhelligkeit, wahlweise aktiv oder passiv: 0 Lux = 0V, 1.000 Lux = 10V.

occy^® besteht aus dem Sensorkopf und einer kleinen, schlanken Elektronikeinheit (Powerpack) zur Anbindung an Ihre Steuerung.

Entfernung zwischen Sensorkopf und Powerpack: 30 Meter möglich

Bei Bedarf kann das Powerpack weit weg vom Sensorkopf angeschlossen werden. Sie können dazu die Verbindung zwischen Sensor und Powerpack (4-polige Klinkenverbindung 3,5mm) auf bis zu 30 Meter erweitern. Plug & Play ist das möglich mit unseren 7-Meter Klinkenkabel Verlängerungen.

Überwachungsfläche & Erweiterbarkeit

Die von einem occy® Melder überwachte Fläche ist kreisrund (360°) und ihre Größe variiert mit der Installationshöhe des Melders.

So berechnen Sie die Fläche: D = 1,74 x H (D = Durchmesser der Überwachungsfläche, H = Deckenhöhe).

Beispiel: Deckenhöhe H = 3 Meter --> Die Überwachungsfläche hat den Durchmesser 5,22 Meter.

Einfache Flächenerweiterung mit bis zu 5 weiteren occys

Die überwachte Fläche eines occy® Präsenzmelders kann durch Zuschalten von bis zu fünf weiteren occy® Meldern über eine einfache 2-Drahtleitung erweitert werden.

Vorteil: Dabei werden keine weiteren Eingänge der Smart Home Anlage benötigt. So können z.B. lange Flure oder sehr große Räume mit minimalem Installationsaufwand überwacht werden. Die angeschlossenen Melder arbeiten parallel, d.h. wie ein einzelner Melder mit sehr großer Erfassungsfläche:

Inbetriebnahme & Testmodus

Nach Anlegen der Versorgungsspannung geht jeder occy Präsenzmelder in einen Testmodus. Für 5 Minuten leuchtet die grüne LED immer, wenn Bewegung erkannt wird. Danach erlischt die LED. Im Normalbetrieb gibt der Melder also keine Lichtsignale von sich und arbeitet außerdem völlig geräuschlos.

Weiß oder schwarz? Sie entscheiden.

Kein Projekt gleicht dem anderen. Manchmal sind weiße Präsenzmelder angebracht, die sich fast unsichtbar einfügen. Manchmal kann es aber auch passend sein, markante Akzente zu setzen. Auch in grauen oder anthrazitfarbenen Decken macht sich occy® in der black edition sehr gut. Sie entscheiden!
